مشخصات فنی جرثقیل سقفی ۱۰ تن – راهنمای کامل خرید و نصب

اگر به دنبال اطلاعات دقیق درباره مشخصات فنی جرثقیل سقفی 10 تن هستید، در این مقاله تمام نکات کلیدی را برایتان شرح می‌دهیم. جرثقیل سقفی ۱۰ تنی یکی از پرکاربردترین تجهیزات جابجایی بار در کارخانه‌ها و انبارهای صنعتی است که با ظرفیت حمل ۱ تا ۱۰ تن، قادر به انتقال قطعات سنگین در محیط‌های مختلف می‌باشد. در ادامه با اجزای اصلی این جرثقیل، الزامات سازه‌ای، محاسبات ایمنی و هزینه خرید آشنا خواهید شد تا بتوانید بهترین تصمیم را برای کسب‌وکار خود بگیرید.

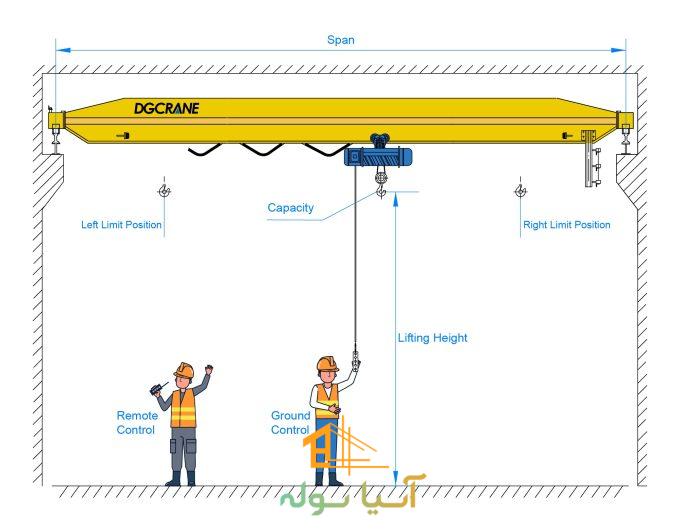

اجزای اصلی و مشخصات فنی کامل جرثقیل سقفی ۱۰ تن: نحوه عملکرد

جرثقیل سقفی ۱۰ تنی معمولاً از سه بخش اصلی تشکیل شده که هر کدام نقش مهمی در عملکرد کلی دستگاه دارند. بخش اول بالابر است که وظیفه حرکت عمودی (بالا و پایین بردن بار) را برعهده دارد و شامل موتور برقی، گیربکس، سیم بکسل و قلاب می‌شود. این قسمت مهم‌ترین المان در مشخصات فنی جرثقیل سقفی ۱۰ تن محسوب می‌شود.

بخش دوم ترولی یا کالسکه نام دارد که امکان حرکت افقی در عرض سالن را فراهم می‌کند. این قسمت روی پل اصلی جرثقیل نصب شده و با سرعت‌های متفاوت قابل کنترل است. بخش سوم پل و کلگی است که مسئول حرکت طولی در راستای سالن می‌باشد و شامل تابلو برق، سازه فلزی، چرخ‌های حرکتی و ضربه‌گیرها است. برای درک بهتر مشخصات فنی یک نمونه استاندارد جرثقیل ۱۰ تنی، جدول زیر را مطالعه کنید:

نحوه عملکرد این دستگاه به این صورت است که جرثقیل روی ریل‌های نصب شده بر روی تیرهای حمال سقف حرکت می‌کند. بالابر که روی پل جرثقیل قرار دارد، بار را با استفاده از قلاب و سیم بکسل بلند کرده و سپس در شش جهت مختلف (بالا، پایین، چپ، راست، جلو و عقب) قادر به جابجایی است. برای اطلاعات تکمیلی می‌توانید به overhead crane specifications مراجعه کنید.

آسیا سوله با تجربه چندین ساله در زمینه طراحی و نصب سوله‌های صنعتی، می‌تواند شما را در انتخاب مشخصات فنی جرثقیل سقفی ۱۰ تن متناسب با نیاز واقعی‌تان یاری کند.

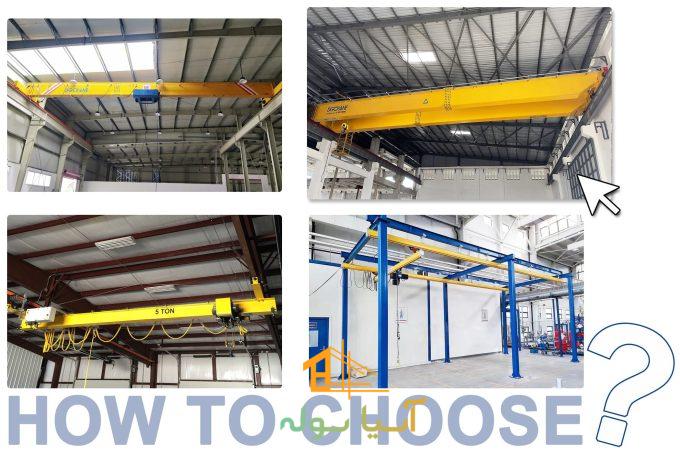

الزامات سازه‌ای سوله برای نصب جرثقیل ۱۰ تنی

یکی از مهم‌ترین نکاتی که باید قبل از خرید و نصب جرثقیل در نظر بگیرید، الزامات سازه‌ای سوله شماست. سوله‌ای که قرار است میزبان جرثقیل سقفی باشد باید از استحکام کافی برخوردار بوده و قادر به تحمل بارهای استاتیک و دینامیک ناشی از حرکت جرثقیل باشد.

ستون‌های سوله باید از مقاومت لازم برخوردار باشند. معمولاً برای نصب جرثقیل سقفی برای سوله، ستون‌ها باید با پروفیل‌های سنگین‌تر و با محاسبات دقیق مهندسی طراحی شوند. ارتفاع سقف نیز اهمیت زیادی دارد؛ برای نصب جرثقیل ۱۰ تنی با ارتفاع بالابری ۶ متر، حداقل ارتفاع سقف باید حدود ۸ تا ۹ متر باشد تا فضای کافی برای حرکت بار و خود جرثقیل فراهم شود.

تیرهای حمال که ریل‌های جرثقیل روی آنها نصب می‌شوند باید دارای مقاومت کششی و خمشی بالایی باشند. این تیرها باید به درستی به ستون‌های اصلی متصل شده و در فواصل مشخص توسط تکیه‌گاه‌های میانی تقویت شوند. سوله باید مطابق با استانداردهای ملی و بین‌المللی طراحی شود تا در برابر زلزله، باد و سایر بارهای جانبی مقاوم باشد.

سوله‌های آسیا سوله با رعایت تمامی این الزامات و با استفاده از متریال باکیفیت طراحی می‌شوند تا بتوانند به راحتی میزبان تجهیزات سنگین مانند جرثقیل سقفی باشند. اگر قصد دارید یک سوله جدید بسازید، پیشنهاد می‌کنیم قبل از هر اقدامی با کارشناسان ما تماس بگیرید. شماره تماس: ۰۹۱۹۶۰۰۰۱۶۳

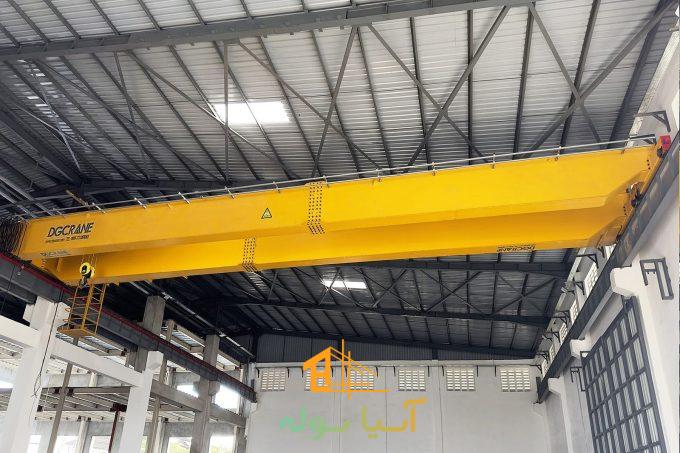

محاسبات بارگذاری و ایمنی برای جرثقیل سقفی

محاسبات بارگذاری یکی از حیاتی‌ترین مراحل در طراحی و نصب مشخصات جرثقیل کارگاهی است. برای جرثقیل ۱۰ تنی، باید چندین نوع بار را در نظر گرفت. اولین بار، بار مرده است که شامل وزن خود جرثقیل، پل، بالابر و تمامی اجزای ثابت می‌شود که معمولاً بین ۳ تا ۵ تن برای جرثقیل‌های تک‌پل است.

دومین بار، بار زنده یا همان بار مفید است که همان ۱۰ تن ظرفیت جرثقیل سقفی می‌باشد. علاوه بر این، بارهای دینامیک ناشی از شتاب و توقف ناگهانی جرثقیل نیز باید محاسبه شوند. این بارها معمولاً با یک ضریب اضافی (حدود ۱.۲ تا ۱.۵ برابر بار ثابت) در طراحی لحاظ می‌شوند.

برای اطمینان از ایمنی، سیستم‌های حفاظتی متعددی در مشخصات فنی جرثقیل سقفی ۱۰ تن در نظر گرفته می‌شود. محدودکننده بار از بارگذاری بیش از حد جلوگیری می‌کند. سوئیچ‌های محدودکننده حرکت در انتهای مسیر نصب می‌شوند تا از خروج جرثقیل از مسیر مجاز جلوگیری کنند. همچنین سیستم ترمز اضطراری در صورت قطع ناگهانی برق فعال شده و از سقوط بار جلوگیری می‌کند. مهندسان ما در هنگام بازدید از محل نصب، تمامی این محاسبات را انجام داده و گزارش فنی کاملی را در اختیار شما قرار می‌دهند.

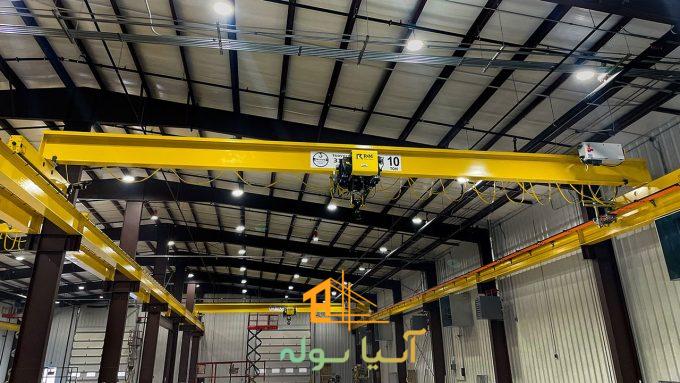

هزینه خرید و نصب جرثقیل سقفی ۱۰ تن در سال ۱۴۰۴

یکی از سوالات رایج مشتریان در مورد قیمت جرثقیل ۱۰ تن است. باید بدانید که هزینه خرید جرثقیل صنعتی به عوامل متعددی بستگی دارد. اولین عامل نوع جرثقیل است؛ آیا جرثقیل تک‌پل است یا دوپل، دستی است یا برقی، و چه سیستم کنترلی دارد.

عامل دوم ابعاد جرثقیل ۱۰ تن است. دهانه جرثقیل (فاصله بین دو ریل) و طول مسیر حرکت طولی جرثقیل، تاثیر مستقیمی بر قیمت نهایی دارند. عامل سوم مشخصات فنی اضافی مانند سرعت بالابری، نوع بالابر، سیستم‌های ایمنی پیشرفته و گزینه‌های سفارشی است.

به طور تقریبی می‌توان گفت که قیمت یک جرثقیل سقفی تک‌پل ۱۰ تنی استاندارد در سال ۱۴۰۴ از حدود ۲ تا ۵ میلیارد تومان متغیر است. البته این رقم می‌تواند بسته به مارک، کیفیت قطعات و خدمات پس از فروش تفاوت داشته باشد. علاوه بر هزینه خود جرثقیل، باید هزینه حمل و نقل، نصب و راه‌اندازی را نیز در نظر بگیرید که معمولاً ۱۰ تا ۱۵ درصد قیمت اصلی را تشکیل می‌دهد.

اگر برای راه اندازی کسب و کار خود به دنبال راهکارهای اقتصادی هستید، می‌توانید قیمت سوله دست دوم را نیز بررسی کنید. در برخی موارد، سوله های دست دوم با شرایط عالی در دسترس هستند که می‌توان جرثقیل هم بر روی آن ها نصب کرد. برای دریافت قیمت دقیق و مشاوره رایگان متناسب با نیاز پروژه خود، همین امروز با ما تماس بگیرید: ۰۹۱۹۶۰۰۰۱۶۳

نکات ایمنی و استانداردهای نصب جرثقیل در سوله

نصب جرثقیل سقفی یک فرآیند تخصصی است که نیازمند رعایت نکات ایمنی و استانداردهای فنی دقیق می‌باشد. اولین نکته، بازرسی اولیه سازه است. قبل از شروع نصب، باید مطمئن شوید که سازه سوله از نظر استحکام، تراز بودن و یکپارچگی در وضعیت مناسبی قرار دارد.

دومین نکته، نصب دقیق ریل‌ها است. ریل‌های جرثقیل باید کاملاً موازی، هم‌سطح و با فاصله دقیق نصب شوند. هرگونه انحراف در نصب ریل‌ها می‌تواند باعث سایش زودرس چرخ‌ها و لرزش جرثقیل شود. استفاده از ابزار دقیق مانند تراز لیزری در این مرحله ضروری است.

سومین نکته، اتصالات الکتریکی و سیستم کنترل است. تمامی کابل‌ها باید طبق استانداردهای برق صنعتی کشیده شوند. سیستم اِرت (زمین) جرثقیل باید به درستی نصب شود تا از خطر برق گرفتگی جلوگیری شود. تابلوی برق جرثقیل نیز باید مجهز به تجهیزات حفاظتی باشد.

چهارمین نکته، آموزش اپراتور است. افرادی که قرار است با جرثقیل کار کنند باید آموزش‌های لازم را دیده و گواهینامه اپراتوری جرثقیل را دریافت کرده باشند. پنجمین نکته، بازرسی‌های دوره‌ای است که شامل بررسی سیم بکسل‌ها، چرخ‌ها، ترمزها و اتصالات می‌شود.

برای اطلاع از هزینه احداث سوله جدید با استانداردهای لازم برای نصب جرثقیل، می‌توانید صفحه قیمت سوله نو را مطالعه کنید.

نتیجه‌گیری: مشخصات فنی جرثقیل سقفی ۱۰ تن

در این مقاله به بررسی جامع مشخصات فنی جرثقیل سقفی ۱۰ تن پرداختیم و تمامی نکات کلیدی از اجزای اصلی، نحوه عملکرد، الزامات سازه‌ای، محاسبات ایمنی تا هزینه‌های خرید و نصب را مورد بحث قرار دادیم. انتخاب جرثقیل مناسب و نصب استاندارد آن، نقش بسزایی در افزایش بهره‌وری و ایمنی محیط کار شما دارد.

قبل از تصمیم‌گیری نهایی برای خرید جرثقیل، حتماً با متخصصان مشورت کنید تا بهترین گزینه متناسب با نیاز واقعی شما انتخاب شود. برای بازدید از محصولات ما و دریافت اطلاعات بیشتر، می‌توانید به آسیا سوله مراجعه کنید. قبل از خرید جرثقیل، از تیم ما مشاوره رایگان بگیرید تا متناسب با سوله شما بهترین گزینه را انتخاب کنید. تماس: ۰۹۱۹۶۰۰۰۱۶۳

سوالات متداول در مورد جرثقیل سقفی ۱۰ تن

حداقل ارتفاع سقف برای نصب جرثقیل ۱۰ تنی چقدر است؟

حداقل ارتفاع سقف برای نصب جرثقیل سقفی ۱۰ تن با ارتفاع بالابری ۶ متر، حدود ۸ تا ۹ متر است.

تفاوت جرثقیل تک‌پل و دوپل چیست؟

جرثقیل تک‌پل دارای یک پل اصلی است و برای ظرفیت‌های پایین‌تر مناسب است، در حالی که جرثقیل دوپل دو پل دارد و می‌تواند بارهای سنگین‌تر را حمل کند.

چه مدت زمان برای نصب جرثقیل ۱۰ تنی نیاز است؟

معمولاً نصب یک جرثقیل سقفی استاندارد بین ۳ تا ۷ روز کاری طول می‌کشد.
